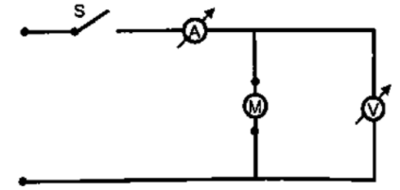

A figura abaixo representa o esquema de um motor elétrico M, de força contra-eletromotriz E' e resistência interna r", ligado à rede elétrica.
Com a chave S fechada, o amperímetro A indica a intensidade i da corrente elétrica que circula pelo circuito e o voltímetro V mede a ddp U' nos terminais do motor. Considera-se os fios de ligação com resistência desprezível e os aparelhos de medida como sendo ideais. No instante em que a chave S é aberta, a indicação no amperímetro e no voltímetro será, respectivamente.
