Questão
Instituto Militar de Engenharia - IME
2006
raio-luminoso-incide210fe6517c4
Discursiva

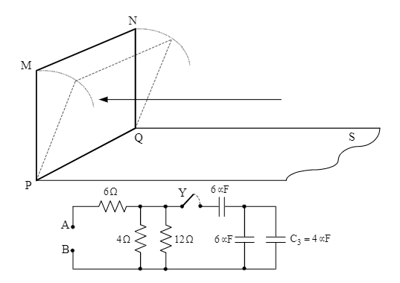

Um raio luminoso incide ortogonalmente no ponto central de um espelho plano quadrado MNPQ, conforme a figura abaixo. Girando-se o espelho de um certo ângulo em torno da aresta PQ, consegue-se que o raio refletido atinja a superfície horizontal S paralela ao raio incidente. Com a sequência do giro, o ponto de chegada em S aproxima-se da aresta PQ.

No ponto de chegada em S que fica mais próximo de PQ está um sensor que, ao ser atingido pelo raio refletido, gera uma tensão elétrica U proporcional à distância d entre o referido ponto e aquela aresta: U= k.d.

Fixando o espelho na posição em que a distância d é mínima, aplica-se a tensão U aos terminais A e B do circuito. Dado que todos os capacitores estão inicialmente descarregados, determine a energia que ficará armazenada no capacitor C₃ se a chave Y for fechada e assim permanecer por um tempo muito longo.

Dados:

 comprimento PQ = 6m;

 constante k = 12 V/m.
