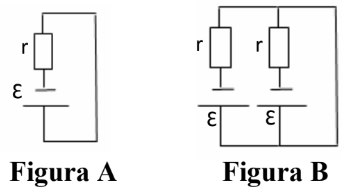

Um gerador de força eletromotriz igual a “ε” possui uma resistência elétrica interna (ôhmica) igual a “r”, conforme representado na figura a seguir, e está em curto-circuito resultando em uma corrente com intensidade igual a “i” no circuito da Figura A. Em seguida, dois geradores idênticos ao representado anteriormente foram associados e a associação deles colocada em curto novamente, conforme o circuito da Figura B.


Assinale a alternativa que indica corretamente o gráfico da tensão (V) em função da intensidade da corrente elétrica (I) da associação dos dois geradores.
