Questão
Instituto Tecnológico de Aeronáutica - ITA
2004
circuito-eletrico793dafc086

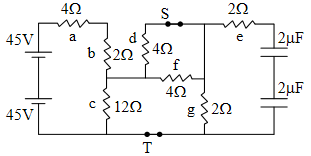

O circuito elétrico mostrado na figura é constituído por dois geradores ideais, com 45 V de força eletromotriz, cada um; dois capacitores de capacitâncias iguais a 2 μF; duas chaves S e Te sete resistores, cujas resistências estão indicadas na figura. Considere que as chaves S e T se encontram inicialmente fechadas e que o circuito está no regime estacionário.



Assinale a opção correta.
A
A corrente através do resistor d é de 7,5 A.
B
A diferença de potencial em cada capacitor é de 15 V.
C
Imediatamente após a abertura da chave T, a corrente através do resistor g é de 3,75 A.
D
A corrente através do resistor e, imediatamente após a abertura simultânea das chaves Se T, é de 1,0 A.
E
A energia armazenada nos capacitores é de 6,4 x 10⁻⁴ J.
