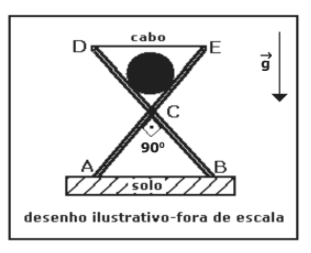

Um cilindro maciço e homogêneo de peso igual a 1000 N encontra-se apoiado, em equilíbrio, sobre uma estrutura composta de duas peças rígidas e iguais, DB e EA, de pesos desprezíveis, que formam entre si um ângulo de 90o, e estão unidas por um eixo articulado em C. As extremidades A e B estão apoiadas em um solo plano e horizontal. O eixo divide as peças de tal modo que DC=EC e CA=CB, conforme a figura abaixo.
Um cabo inextensível e de massa desprezível encontra-se na posição horizontal em relação ao solo, unindo as extremidades D e E das duas peças. Desprezando o atrito no eixo articulado e o atrito das peças com o solo e do cilindro com as peças, a tensão no cabo DE é:
Dados: cos 45º=sen 45º = √2/2 g é a aceleração da gravidade
