Um aluno irá montar um circuito elétrico com duas lâmpadas incandescentes, L1 e L2, de resistências elétricas constantes, que têm as seguintes especificações técnicas fornecidas pelo fabricante, impressas nas lâmpadas:
– L1: 30 V e 60 W ;
– L2: 30 V e 30 W.

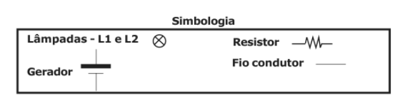

Além das duas lâmpadas, ele também usará um gerador ideal de tensão elétrica contínua de 60 V, um resistor ôhmico de 30 Ω e fios condutores elétricos ideais.
Utilizando todo material acima descrito, a configuração da montagem do circuito elétrico, para que as lâmpadas funcionem corretamente com os valores especificados pelo fabricante das lâmpadas será:
